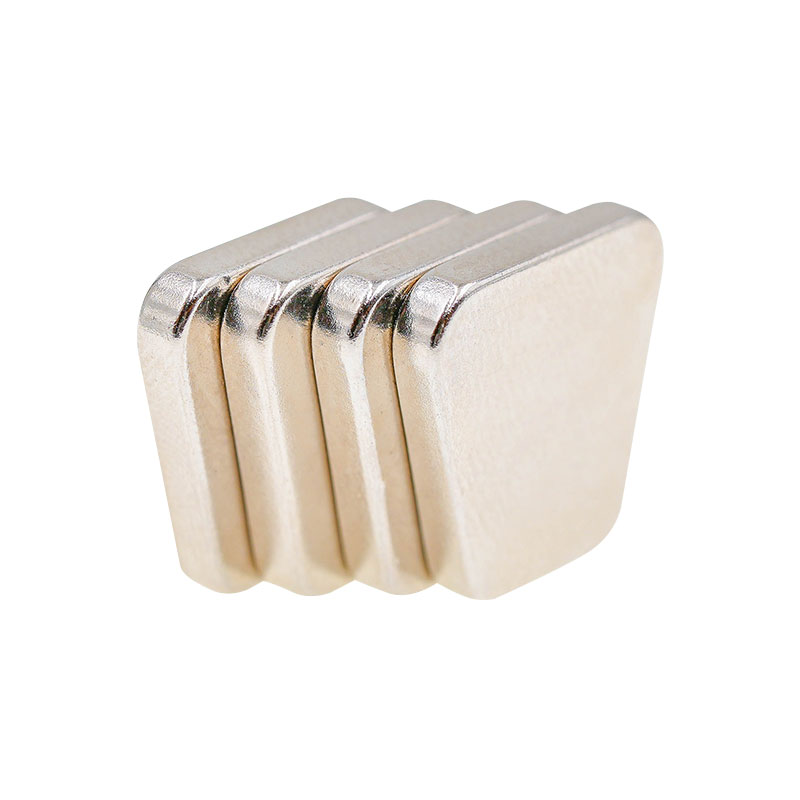

Trapetsintrad NdFeB hänvisar till sintrade neodym-järn-bor permanentmagneter tillverkade i en trapetsformad geometri för att uppfylla specifika magnetiska kretsar och mekaniska monteringskrav. Produkter inom denna kategori delar gemensamma egenskaper som hög magnetisk energitäthet, exakt vinkelgeometri och lämplighet för strukturerade magnetiska system där linjär eller krökt flödesfördelning krävs. Trapetsintrade NdFeB-magneter används ofta i roterande utrustning, segmenterade magnetiska sammansättningar och elektromagnetiska omvandlingssystem där formnoggrannheten direkt påverkar prestanda och effektivitet.

Gemensamma funktioner och kärnprestandaegenskaper

Alla trapetssintrade NdFeB-produkter är baserade på sintrat NdFeB-material, vilket ger hög remanens (Br), koercivitet (Hcj) och maximal energiprodukt (BHmax). Den trapetsformade formen möjliggör optimerad magnetfältsinriktning, minskade luftgap och förbättrad flödeskoncentration i komplexa sammansättningar.

Delade nyckelegenskaper inkluderar:

• Stabil magnetisk utgång under kompakta designbegränsningar

• Kompatibilitet med segmenterade rotor- och statorstrukturer

• Hög dimensionell noggrannhet för att stödja repeterbar magnetisk prestanda

• Lämplighet för medel- till höghastighets elektromagnetisk utrustning

Dessa egenskaper gör Trapetsintrad NdFeB till ett standardval i system där magnetisk effektivitet och strukturell passform måste balanseras.

Arbetsprinciper efter utrustningstyp

Elmotorer och generatorer
I permanentmagnetmotorer är trapetsformade magneter anordnade i omkretsled på rotorn. Den trapetsformade geometrin möjliggör tätare passning mellan intilliggande magneter, vilket minskar flödesläckage och förbättrar vridmomentdensiteten. Det sintrade NdFeB-materialet ger ett stabilt magnetfält som interagerar med statorlindningar för att generera rotationskraft eller elektrisk uteffekt.

Magnetiska kopplingar och transmissionsenheter
I magnetiska kopplingar är trapetssintrade NdFeB-magneter placerade för att skapa alternerande magnetiska poler. Vridmoment överförs genom magnetisk interaktion snarare än mekanisk kontakt, vilket möjliggör täta transmissionssystem och minskat slitage.

Sensor- och ställdonssystem
Den kontrollerade magnetfältsfördelningen av trapetsformade magneter stödjer exakt positionsdetektering och kraftkontroll. Deras förutsägbara magnetiska beteende förbättrar signalstabiliteten i industriella sensorer och linjära ställdon.

Typiska tillämpningsscenarier

• Permanentmagnet synkronmotorer (PMSM)

• Vindkraftsgeneratorer och hjälpdrivsystem

• Industriell automationsutrustning

• Magnetiska pumpar och tätade transmissionssystem

• Komponenter för elektrisk drivning för fordon

I många av dessa applikationer väljer tillverkare trapetsintrad NdFeB för att matcha böjda höljen eller segmenterade magnetiska banor, vilket säkerställer konsekvent magnetiskt flöde över arbetsområdet.

Jämförelse med andra NdFeB-former

Jämfört med standardblockmagneter ger Trapezoid Sintered NdFeB förbättrad magnetfältkontinuitet i rotationssystem. Jämfört med bågformade magneter tillåter trapetsformade konstruktioner större flexibilitet i segmenterade sammansättningar och verktygskontroll.

Ytbehandling och miljöanpassning

De flesta produkter i denna kategori använder skyddande beläggningar som nickel, epoxi eller zink för att minska korrosionsrisken. Valet beror på driftstemperatur, luftfuktighet och exponeringsförhållanden. För industriella miljöer med olje- eller fuktexponering specificeras vanligtvis epoxibelagda trapetsmagneter.

Riktlinjer för underhåll och hantering

Även om sintrade NdFeB-magneter är permanenta och inte kräver något aktivt underhåll, hjälper korrekt hantering och underhåll på systemnivå till att säkerställa långsiktig prestanda:

• Undvik mekanisk påverkan under installationen för att förhindra flisning

• Håll driftstemperaturerna inom de angivna gradgränserna

• Förhindra direktkontakt med frätande ämnen om beläggningen är skadad

• Inspektera magnetpositionen under schemalagt utrustningsunderhåll

Korrekt installationsinriktning är särskilt viktig för Trapezoid Sintered NdFeB, eftersom vinkelavvikelse kan påverka magnetisk balans i roterande system.

Överväganden avseende tillverkning och kvalitetskontroll

Ningbo Jinlun Magnet Technology Co., Ltd. producerar trapetsintrad NdFeB med hjälp av kontrollerade pulvermetallurgiska processer, inklusive orienteringspressning, vakuumsintring och precisionsbearbetning. Med över 30 års branscherfarenhet och en årlig kapacitet på 8 000 ton högpresterande magneter, stödjer Jinlun Magnet stabila materialegenskaper och konsekvent dimensionell noggrannhet för industriella applikationer.

Företagets produktionsprocess betonar:

• Kontrollerad kornorientering för förutsägbar magnetisk utgång

• Dimensionell toleranskontroll för segmenterade sammansättningar

• Betygsanpassning baserat på temperatur- och koercitivitetskrav

Vanliga frågor (FAQ)

F1: Varför välja trapetsformade magneter istället för rektangulära?
Trapetsmagneter förbättrar magnetkretskontinuiteten i krökta eller segmenterade enheter, vilket minskar flödesförlusten jämfört med rektangulära former.

F2: Är trapetssintrade NdFeB-magneter lämpliga för höghastighetsmotorer?
Ja. När de är korrekt specificerade för koercitivitet och temperaturmotstånd, används de vanligtvis i höghastighetsroterande utrustning.

F3: Kan magnetklassen anpassas för olika driftstemperaturer?
Ja. Olika NdFeB-kvaliteter kan väljas för att matcha driftstemperaturområden och avmagnetiseringsmotstånd.

F4: Vilka toleranser är typiska för trapetsformade magneter?
Toleranser beror på storlek och tillämpning, men precisionsbearbetning tillåter konsekvent vinkel- och dimensionskontroll lämplig för motorenheter.
