Hur driver magneter moderna elektroniska enheter?

Magneter driver tyst nästan alla elektroniska enheter som människor rör vid varje dag, från högtalaren i en telefon till motorn i ett elfordon. Den här artikeln förklarar hur magnetelektronik fungerar, var den används, hur permanentmagneter skiljer sig från elektromagneter och hur framtiden ser ut för magnetiska komponenter inom konsument- och industriell elektronik.

Utforska nyckeltillämpningar av magnetiska material

Hur driver magneter moderna elektroniska enheter?

Magneter driver moderna elektroniska enheter genom att omvandla elektrisk energi till rörelse, omvandla rörelse till elektrisk energi eller lagra och läsa data genom förändringar i magnetfält. Denna trevägsrelation mellan elektricitet och magnetism, känd som elektromagnetism, är grunden för nästan alla elektroniska produkter på marknaden idag, inklusive smartphones, bärbara datorer, elfordon, medicinska skannrar och hushållsapparater. Utan magnet elektronisk komponenter, enheter som högtalare, hårddiskar, sensorer och motorer skulle helt enkelt inte fungera.

Den globala förändringen mot elektrifiering har bara ökat beroendet av magnetiska komponenter. Sällsynta jordartsmagneter, särskilt neodym-järn-bor (NdFeB) typer, förväntas se en betydande efterfråganstillväxt fram till 2026 när elfordon, vindturbiner, robotik och konsumentelektroniktillverkare skalar upp produktionen, enligt industrins prognoser. Den här artikeln beskriver exakt hur magnetelektronik fungerar, var den dyker upp i vardagliga enheter och hur man utvärderar de olika magnettyperna som används inom elektronikindustrin.

Vad är en magnetelektronisk komponent, exakt?

En magnet elektronisk komponent är vilken del av ett elektroniskt system som helst som genererar eller reagerar på ett magnetfält för att producera en specifik elektrisk eller mekanisk effekt. Dessa komponenter delas in i två breda kategorier: permanentmagneter, som håller ett fast magnetfält utan extern ström, och elektromagneter, som genererar ett magnetfält endast när elektrisk ström flyter genom en lindad tråd, vanligtvis lindad runt en järn- eller ferritkärna.

Båda typerna interagerar med elektrisk ström för att skapa kraft, styra signalflödet eller omvandla en form av energi till en annan. Denna interaktion är det som gör att en liten magnet inuti en telefons högtalare kan vibrera ett membran och producera ljud, eller det som gör att en mycket större magnet inuti en elmotor kan snurra en rotor med tillräckligt med vridmoment för att flytta ett tvåtonsfordon.

Permanenta magneter vs. elektromagneter inom elektronik

Permanenta magneter och elektromagneter fyller olika roller i elektronisk design eftersom den ena kräver kontinuerlig ström och den andra inte. Tabellen nedan jämför de två över de kriterier som ingenjörer vanligtvis väger när de väljer en magnettyp för en given applikation.

Tabell 1: Jämförelse av permanentmagneter och elektromagneter i elektroniska applikationer

Ingenjörer väljer i allmänhet permanentmagneter när en enhet behöver ett konstant, kompakt, energieffektivt fält, till exempel i en smartphonehögtalare eller en hårddisk. Elektromagneter väljs när fältet behöver slås på och av eller justeras i styrka, till exempel i en reläbrytare eller en MR-skanner.

Vilka vardagliga elektroniska enheter förlitar sig på magneter?

Nästan varje kategori av konsument- och industriell elektronik är beroende av minst en elektronisk magnetkomponent för att fungera korrekt. Listan nedan visar de vanligaste exemplen som människor interagerar med dagligen.

• Högtalare och hörlurar: En permanentmagnet interagerar med en spole som bär en växelström, vilket får ett membran att vibrera och producera ljud. Större magneter tillåter generellt högre, rikare utdata.
• Hårddiskar: Data lagras magnetiskt, med miljarder mikroskopiska magnetiska områden på en snurrande skiva som representerar binära nollor och ettor som drivhuvudet läser och skriver.
• Elmotorer: Motorer i fläktar, blandare, drönare och elektriska fordon använder magneter för att omvandla elektrisk ström till rotationsrörelse genom interaktion av magnetfält.
• Sensorer: Magnetiska sensorer upptäcker position, hastighet och rotation i applikationer som sträcker sig från billåsningsfria bromsar till smartphonekompasser och detektering av vikskärm.
• Trådlösa laddare: Induktiva laddningsplattor använder spolar och magnetfält för att överföra ström till en enhet utan en fysisk kabelanslutning.
• Magnetiska telefontillbehör: Fodral, fästen och plånbokstillbehör använder allt oftare inbäddade magnetmatriser för att fästa säkert på kompatibla enheter.

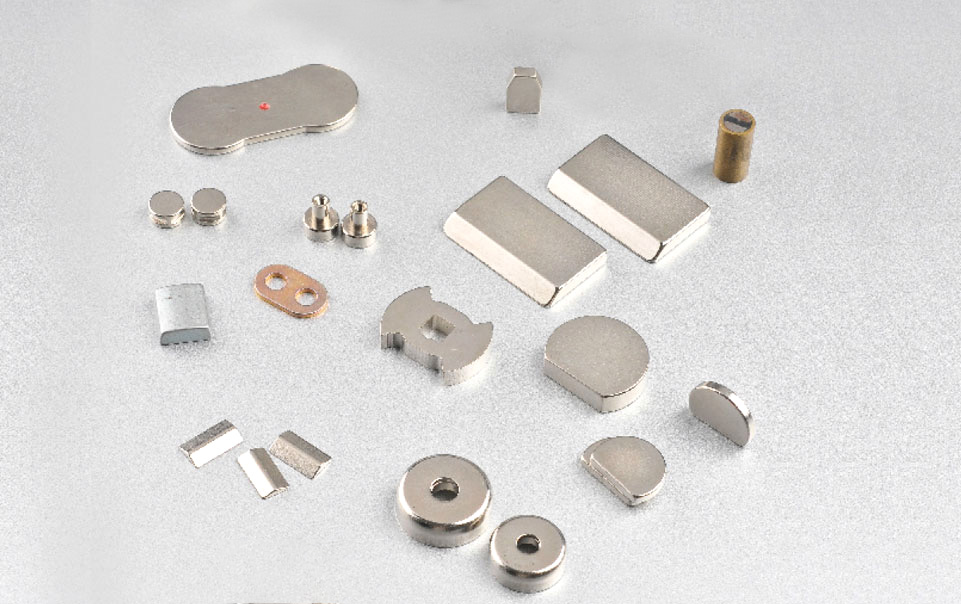

Varför neodymmagneter dominerar konsumentelektronik

Neodymmagneter dominerar konsumentelektronik eftersom de levererar det starkaste magnetfältet per storleks- och viktenhet av alla kommersiellt tillgängliga magnettyper. Detta gör dem idealiska för kompakta enheter som smartphones, trådlösa hörsnäckor och bärbara datorer, där varje kubikmillimeter internt utrymme är viktigt. Tillverkare av konsumentelektronik kräver neodymmagneter tillverkade med snäva precisionstoleranser, eftersom även små inkonsekvenser kan påverka ljudkvalitet, sensornoggrannhet eller motorprestanda i miniatyriserade enheter.

Flexibla gummimagneter vinner också dragkraft i vikbara enheter och magnetiska telefonfodral eftersom de kan formas för att matcha komplicerade designspecifikationer samtidigt som de förblir hållbara genom upprepade böjningar.

Hur förbättrar magnetiska sensorer elektroniska enheter?

Magnetiska sensorer förbättrar elektroniska enheter genom att omvandla förändringar i ett magnetfält till exakta elektriska signaler som en krets kan tolka. Denna funktion är väsentlig i applikationer där mekanisk kontakt skulle slitas ut med tiden eller där hastighet och tillförlitlighet är viktigare än en fysisk brytare kan ge.

Vanliga användningsområden för magnetiska sensorer inkluderar tröghetsnavigeringssystem, positionsdetektering inuti elmotorer och säkerhetssystem som övervakar om en dörr eller ett fönster är öppet eller stängt. I fordon spårar magnetiska sensorer hjulhastigheten för låsningsfria bromssystem och känner av vevaxelns läge för motorns timing. I smartphones driver de digitala kompasser och upptäcker när en vikbar skärm eller ett magnetiskt fodral öppnas eller stängs.

Reed Switchar och Hall Effect Sensors

Reed-brytare och Hall-effektsensorer är de två mest använda typerna av magnetisk avkänningsteknik inom elektronik. En reed switch använder två tunna metallkontakter som fysiskt stänger när en magnet passerar i närheten, vilket gör det enkelt och billigt men begränsat av mekaniskt slitage över tiden. En Hall-effektsensor har däremot inga rörliga delar och mäter istället spänningsförändringar orsakade av ett närliggande magnetfält, vilket gör den mer hållbar för högcykelapplikationer som fordonssensorer och industriell utrustning.

Vilken roll spelar magneter i elfordon och förnybar energi?

Magneter spelar en central roll i elfordon och förnybara energisystem genom att möjliggöra de högeffektiva motorer och generatorer som dessa teknologier är beroende av. Drivmotorer inuti elfordon är beroende av högpresterande permanentmagneter för att omvandla batterikraften till det vridmoment som behövs för att flytta fordonet, och denna efterfrågan är en av de största drivkrafterna för tillväxten av magnetproduktion över hela världen.

Vindkraftverk följer en liknande princip omvänt. Permanentmagnetgeneratorer inuti turbiner omvandlar den mekaniska energin från snurrande blad till elektricitet, och detta segment förväntas se fortsatt volymtillväxt när länder strävar efter mål för avkolning. Denna trend har drivit tillverkare att undersöka sällsynta jordartsmetallfria alternativ, såsom järnnitridmagnetformuleringar, i syfte att minska kostnaderna och beroendet av gruvdrift av sällsynta jordartsmetaller samtidigt som konkurrenskraftiga prestanda bibehålls.

Jämföra magnetmaterial efter tillämpning

Olika magnetmaterial passar olika elektroniska applikationer baserat på styrka, kostnad, temperaturtolerans och korrosionsbeständighet. Tabellen nedan visar de fyra materialen som oftast används inom elektronik- och elfordonsindustrin.

Tabell 2: Vanliga magnetmaterial som används i elektroniska och elektriska fordonstillämpningar

Hur skyddar magnetisk skärmning känslig elektronik?

Magnetisk skärmning skyddar känslig elektronik genom att blockera eller omdirigera elektromagnetisk störning (EMI) som annars skulle kunna störa kretsens prestanda. När enheter packar mer magnetiska och elektroniska komponenter i mindre utrymmen blir oönskade störningar mellan delar en större designutmaning, vilket är anledningen till att tillverkare använder skärmningsmaterial för att isolera känsliga komponenter och bibehålla optimal prestanda.

Skärmning involverar vanligtvis lager av metall med hög permeabilitet som absorberar strömagnetiska fält innan de når ett kretskort, kamerasensor eller trådlös antenn. Detta är särskilt viktigt i smartphones, där högtalare, trådlösa laddningsspolar och flera magnetiska sensorer är packade inom millimeter från varandra.

Vad är framtiden för magnetelektronik?

Framtiden för magnetelektronik kretsar kring mindre, effektivare och mindre miljömässigt kostsamma magnetiska material. Forskare inom nanomagnetism och spin-transport-fält arbetar med nästa generations magnetiska enheter som kan minska storleken och effektkraven för sensorer och minneskomponenter ytterligare. Samtidigt förbättrar tillverkningsinnovationer som kallsintring för ferrit och kompositmagneter energieffektiviteten under själva produktionen.

Ett anmärkningsvärt forskningsområde involverar ett material som fungerar som en magnetfältsdiod, som överför ett magnetfält till ett objekt i endast en riktning snarare än symmetriskt. Denna typ av anordning har potentiella tillämpningar i elmotorer, transformatorer och medicinsk bildutrustning, där strömsymmetriskt kopplade magnetiska element är normen.

Sällsynta jordartsmagneter tar fart

Magneter utan sällsynta jordartsmetaller tar fart när tillverkare försöker minska kostnaderna och risken för leveranskedjan kopplad till gruvdrift av sällsynta jordartsmetaller. Järnnitridformuleringar och andra alternativa kompositer utvecklas för att utmana dominansen av traditionella sällsynta jordartsmagneter, och om dessa material når konkurrenskraftiga prestandanivåer kan de omforma hur elektroniktillverkare köper magnetiska komponenter under de kommande åren.

Vanliga frågor om magnetelektronikkomponenter

Kan en stark magnet skada en smartphone eller bärbar dator?

Moderna smartphones och bärbara datorer är byggda med magnetisk skärmning och använder solid-state-lagring snarare än magnetiska hårddiskar, så en vanlig magnet är osannolikt att orsaka dataförlust. Äldre enheter med magnetiska hårddiskar, kort med magnetremsor och vissa medicinska implantat, såsom pacemakers, kan dock fortfarande påverkas av starka magnetfält, så försiktighet är motiverad med höghållfasta neodymmagneter.

Varför producerar större högtalarmagneter högre ljud?

En större magnet genererar ett starkare magnetfält, vilket gör att talspolen kan flytta högtalarmembranet med mer kraft för en given elektrisk ingång, vilket ger större volym och ofta förbättrad basrespons. Detta är en anledning till att premiumhögtalare och hörlurar tenderar att använda större eller högre kvalitet neodymmagneter än budgetmodeller.

Använder alla elmotorer permanentmagneter?

Nej, inte alla elmotorer använder permanentmagneter. Vissa motorer, kända som induktionsmotorer, genererar sitt magnetfält helt genom elektromagnetism utan någon permanent magnet, medan permanentmagnetmotorer använder inbäddade magneter för att uppnå högre effektivitet och vridmomentdensitet, vilket är anledningen till att de är gynnade i elfordon och precisionsrobotik.

Hur använder trådlös laddning magneter och elektricitet tillsammans?

Trådlösa laddningsplattor använder en spole som genererar ett alternerande magnetfält, som inducerar en ström i en matchande spole inuti den mottagande enheten och överför ström utan en fysisk kabelanslutning. Många trådlösa laddare inkluderar också en inriktningsmagnet för att hjälpa till att placera enheten korrekt över laddningsspolen för maximal effektivitet.

Används magneter i solid-state-enheter (SSD)?

Nej, solid-state-enheter använder inte magneter för att lagra data. Till skillnad från traditionella hårddiskar, som lagrar data magnetiskt på ett snurrande fat, lagrar SSD:er data elektroniskt i flashminneschips, vilket är en anledning till att SSD:er är mer motståndskraftiga mot magnetiska störningar och fysiska stötar än äldre magnetiska hårddiskar.

Viktiga tips om magnetelektronik

Elektroniska magnetkomponenter är invävda i nästan alla enheter som människor litar på, från högtalaren som producerar ljud i ett par öronsnäckor till dragmotorn som driver ett elfordon på motorvägen. Permanenta magneter erbjuder kompakta, energieffektiva fält för applikationer som högtalare och sensorer, medan elektromagneter ger justerbara, omkopplingsbara fält för applikationer som reläer och medicinsk bildbehandling. I takt med att efterfrågan på elfordon och förnybar energi växer, och allt eftersom forskare utvecklar alternativ utan sällsynta jordartsmetaller och nästa generations magnetiska material, kommer magnetelektronik att bli ännu mer central för hur elektroniska enheter designas och tillverkas under de kommande åren.
