En trådlös laddningsmagnet fungerar genom att använda en exakt arrangerad uppsättning permanentmagneter inbäddade i både laddaren och enheten för att hålla de två spolarna i perfekt linje, vilket maximerar effektiviteten av elektromagnetisk induktiv kraftöverföring. Utan magnetisk inriktning förlorar induktiv laddning betydande energi — studier från Wireless Power Consortium (WPC) visar att en spole som är felinriktad med bara 3 mm kan minska laddningseffektiviteten med upp till 30 %. Magneten är inte involverad i själva kraftöverföringen; dess enda uppgift är positionslåsning.

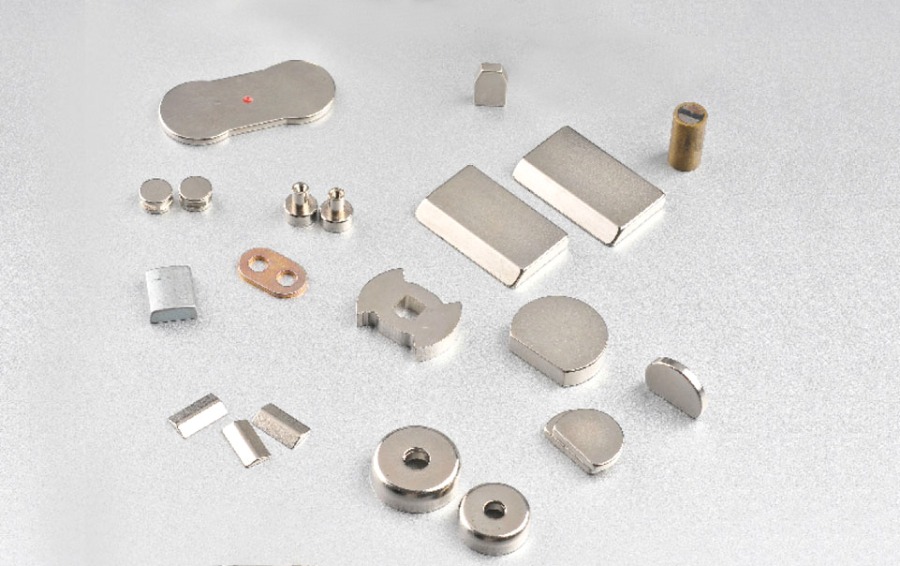

Klicka för att besöka våra produkter: Sintrad NdFeB-magnet
Enligt en marknadsrapport från 2025 av Grand View Research värderades den globala marknaden för trådlös laddning till 23,4 miljarder USD 2024 och förväntas växa med en sammansatt årlig takt på 17,8 % fram till 2030 . Magnetisk uppriktningsteknik är central för denna tillväxt, vilket möjliggör snap-on tillbehör, högre certifierade laddningshastigheter och en ny generation av modulära laddningsekosystem.
Varför en magnet är nödvändig för trådlös laddning
Den trådlösa laddningsmagneten löser den enskilt största tekniska svagheten med induktiv kraftöverföring: spolfeljustering. Qi-standard induktiv laddning fungerar genom att passera växelström genom en sändarspole, vilket genererar ett magnetfält som inducerar ström i en mottagarspole inuti enheten. Detta fungerar effektivt endast när de två spolarna är koncentriska - varje sidoförskjutning försämrar kopplingseffektiviteten snabbt.
Fysiken bakom inriktningskänslighet är okomplicerad. Induktiv kopplingseffektivitet följer förhållandet:
- Ömsesidig induktans sjunker när spolens offset ökar. Vid 5 mm lateral offset kan den ömsesidiga induktansen sjunka till 60–70 % av dess centrerade värde, vilket direkt minskar effektleveransen.
- Slöseri med energi blir till värme — Effekt som inte överförs till mottagarspolen försvinner som värme i sändaren, vilket försämrar både laddarens livslängd och energieffektivitet.
- Laddningshastigheten sjunker eller misslyckas helt — certifierade snabbladdningsprofiler kräver konsekvent spolkoppling för att upprätthålla högre effekt på ett säkert sätt.
Genom att bädda in permanentmagneter i ett definierat ringmönster, tvingas både laddningsplattan och enheten till ett reproducerbart, exakt centrerat läge varje gång de placeras tillsammans. Snäpp-till-centrum-kraften är typiskt 800 gram-kraft (gf) till 1 500 gf för vanliga magnetiska trådlösa laddningsimplementeringar, stark nog att hålla tillbehör i alla vinklar inklusive vertikala och inverterade orienteringar.
Hur den trådlösa laddningsmagneten är uppbyggd
Magnetmatrisen i ett trådlöst laddningssystem är inte en enda ringmagnet utan en noggrant segmenterad uppsättning av individuella magnetbitar arrangerade i växlande polaritet för att skapa ett balanserat, självjusterande fält. Denna design är kritisk: en monolitisk ringmagnet skulle skapa ett starkt men urskillningslöst fält som stör laddningsspolens elektromagnetiska funktion.
Segmenterad magnetringdesign
En standardimplementering för magnetisk trådlös laddning använder mellan 8 och 36 individuella magnetsegment arrangerade i en ring med alternerande nord-sydlig polaritet. Det alternerande arrangemanget uppnår tre mål samtidigt:
- Centreringskraft — De alternerande polerna skapar en återställande kraft som drar båda komponenterna mot det enda stabila jämviktsläget i mitten.
- Rotationssymmetrisk attraktion — Eftersom arrayen är symmetrisk snäpper laddaren och enheten ihop korrekt oavsett rotationsorientering, vilket möjliggör montering av tillbehör i valfri vinkel.
- Minimal spoleinterferens — Alternerande poler gör att de strömagnetiska fälten till stor del upphäver varandra i det inre av ringen, vilket bevarar den rena elektromagnetiska miljö som laddningsspolen behöver.
Ferritskyddande lager
Varje korrekt konstruerat trådlöst laddningsmagnetsystem inkluderar ett ferritskyddande lager mellan magneterna och laddningsspolen. Ferrit är ett magnetiskt mjukt material som omdirigerar ströflöde från permanentmagneterna bort från spollindningarna. Utan detta lager skulle permanentmagnetfält delvis mätta spolens kärna, vilket minskar induktansen och försämrar laddningsprestanda. Ferritark som används i trådlösa laddare är vanligtvis 0,3–0,8 mm tjock med en permeabilitet på 50–150 µ.
Vilka magnettyper används vid trådlös laddning?
Neodymium iron boron (NdFeB)-magneter är den dominerande magnettypen som används i trådlösa laddningstillämpningar på grund av deras exceptionella energitäthet och kompakta formfaktor. Följande tabell jämför magnettyperna som är relevanta för trådlös laddningsdesign.
| Magnettyp | Max energidensitet (MGOe) | Driftstemperatur (°C) | Korrosionsbeständighet | Relativ kostnad | Används vid trådlös laddning |
| NdFeB (sintrad) | 52 | Upp till 180 | Dålig (behöver beläggning) | Måttlig | Primär – de flesta laddare |
| NdFeB (bunden) | 12 | Upp till 150 | Måttlig | Låg–måttlig | Budget / tunnare enheter |
| Samarium Cobalt (SmCo) | 32 | Upp till 350 | Utmärkt | Hög | Industriell/högtemp användning |
| Ferrit (keramik) | 4 | Upp till 250 | Utmärkt | Mycket låg | Inte lämplig (för svag) |
| Alnico | 5.5 | Upp till 540 | Bra | Måttlig | Inte lämplig (avmagnetiserar lätt) |
Tabell 1: Magnettyper jämfört med lämplighet för trådlös laddning. Källor: Arnold Magnetic Technologies; Magnetic Materials Producers Association (MMPA); IEC 60404-serien.
Sintrad NdFeB klass N52 är det föredragna valet för premium trådlösa laddningsmagneter. Med en energiprodukt på upp till 52 MGOe , den ger den högsta fältstyrkan per volymenhet, vilket tillåter tunnare magnetringar som passar inom de snäva tjockleksbudgetarna för moderna smartphones (vanligtvis under 0,8 mm för magnetmatrisen). NdFeB-magneter är belagda med nickel-koppar-nickel eller epoxiskikt för att förhindra ytoxidation, vilket är avgörande i enheter som utsätts för fukt.
Vad som händer inuti ett trådlöst laddningsmagnetsystem steg för steg
Den fullständiga laddningssekvensen från placering till energileverans involverar fem distinkta faser, som var och en direkt påverkar magnetsystemet.
- Närmare och snäppinställning (0–0,5 sekunder) — När enheten kommer in i laddningsplattans magnetfält (vanligtvis inom 20–30 mm), utövar den alternerande magnetuppsättningen ett centrerande vridmoment. Enheten snäpper till det koncentriska läget med ett hörbart eller taktilt klick. Uppriktningsnoggrannhet uppnådd: vanligtvis inom 0,5 mm från mitten.
- Detektering av främmande föremål (0,5–2 sekunder) — Laddarens styrenhet kör en baslinjeinduktansmätning. Metallföremål (mynt, nycklar) förvränger den förväntade induktanssignaturen och avbryter laddningen. Den exakta inriktningen som magneterna ger gör denna baslinjemätning mer repeterbar, vilket förbättrar detekteringstillförlitligheten.
- Kommunikation och profilförhandling (2–5 sekunder) — Laddare och enhet kommunicerar via in-band-signalering som moduleras på kraftöverföringsfältet. Enhetens certifierade wattprofil identifieras. Felinriktning i detta skede orsakar signalkorruption; magnetlåset förhindrar positionsdrift.
- Kraftöverföring (pågående) — Växelström vid 100–400 kHz flyter genom sändarspolen. Den exakt inriktade mottagarspolen uppnår maximal ömsesidig induktans. Certifierade implementeringar kan upprätthålla 7,5 W, 12 W eller 15 W beroende på enhet och laddare certifieringsnivå.
- Värme- och energihantering (pågår) — Sensorer övervakar spole- och batteritemperatur. Vid förhöjda temperaturer minskar laddningsregulatorn effekten. Magnetuppsättningen förblir fullt effektiv upp till ungefär 80°C för NdFeB klass N52 (väl över de 45–50 °C yttemperaturer som vanligtvis uppnås under snabb trådlös laddning).
Magnetisk vs icke-magnetisk trådlös laddning: Direkt jämförelse
Magnetisk trådlös laddning överträffar konsekvent standard Qi pad-laddning i verklig daglig användning över effektivitet, hastighet och tillbehörs ekosystembredd. Tabellen nedan sammanfattar de uppmätta och publicerade skillnaderna.
| Kriterium | Magnetisk trådlös laddning | Standard Qi Pad (ingen magnet) |
| Spolens inriktningsnoggrannhet | Inom 0,5 mm (garanterat) | Användarberoende; upp till 5–10 mm offset vanlig |
| Laddningseffektivitet (vägg till batteri) | 83–88 % | 65–80 % (varierar med placering) |
| Max certifierad laddningshastighet | 15 W (certifierad snabb) | 5–15 W (placeringsberoende) |
| Tillbehörskompatibilitet | Fullständigt ekosystem: plånböcker, fästen, stativ, batteripaket | Endast pad; inga snap-on tillbehör |
| Monteringsriktning | Alla vinklar inklusive vertikal och inverterad | Endast horisontell plan yta |
| Värme som genereras vid spolen | Lägre (på grund av bättre koppling) | Höger (wasted energy as heat when misaligned) |
| Genomsnittlig installationstid per laddning | Under 1 sekund (snap) | 3–10 sekunder (manuell centrering) |
| Fungerar genom tjocka fall | Ja (upp till ~5 mm icke-metallisk) | Ja (upp till ~3 mm, justering hårdare) |
Tabell 2: Jämförelse av magnetisk jämfört med standard Qi trådlös laddning. Källor: Wireless Power Consortium Technical Specifikation v1.3; ChargerLab Effektivitetsrapport 2025; iFixit Teardown Database.
Skadar en trådlös laddningsmagnet din telefon eller kort?
De permanentmagneter som används i trådlösa laddningssystem skadar inte moderna smartphones, men de kan radera magnetremskort som lagras i bifogade plånböcker. Detta är en kritisk skillnad som påverkar valet av tillbehör för användare som har kreditkort, ID-kort eller hotellnyckelkort tillsammans med sin telefon.
Effekt på smartphoneelektronik
Moderna smartphonekomponenter som teoretiskt kan påverkas av magnetfält inkluderar gyroskop, kompass/magnetometer, högtalarmagneter och blixtlagring. I praktiken:
- NAND flashminne är helt immun mot magnetfält - den lagrar data som elektrisk laddning, inte magnetisk orientering.
- Kompassen/magnetometern är tillfälligt förvirrad av närliggande permanentmagneter men återgår till exakta avläsningar när laddaren tas bort. Inga permanenta skador uppstår.
- OLED och LCD-skärmar är opåverkade av de använda fältstyrkorna (vanligtvis 50–150 mT vid magnetytan, sjunker snabbt med avståndet).
- Trådlös laddningsspole är utformad för att fungera i närvaro av magnetgruppen — ferritskölden säkerställer att magneterna och spolen inte stör varandra.
Effekt på kreditkort och magnetremsor
Magnetremskort (kreditkort, hotellnycklar, transitkort) placerade direkt mot en trådlös laddningsmagnet kan avmagnetiseras permanent. Magnetränderna som används på dessa kort är kodade med ungefär 300–4 000 Oe koercitivitet – väl inom det intervall som NdFeB-magneter (med ytfält på 3 000–13 000 Gauss) kan skriva över. Forskning från International Journal of Card Payments (2024) fann det 87 % av vanliga kreditkortsmagnetränder gjordes oläsliga efter 10 minuters direktkontakt med en N52 NdFeB-magnet.
Lösningen är enkel: använd ett plånbokstillbehör med en skärmad kortficka med en tunn mu-metall- eller permalloybarriär mellan korten och magnetringen. Detta minskar magnetfältet vid kortytan till under 5 Gauss — säkert för alla kort med magnetremsor. EMV-chipkort och NFC-baserade betalkort (inklusive virtuella kort lagrade digitalt) är helt immuna mot magnetfält och kräver ingen avskärmning.
Hur magnetstyrka påverkar trådlös laddningshastighet
Magnetstyrkan bestämmer inte direkt laddningshastigheten – spoldesign och kraftelektronik gör det – men magnetstyrkan driver indirekt hastigheten genom att garantera den precision som krävs för att upprätthålla certifierade snabbladdningseffekter.
Testning av oberoende elektroniklabb ChargerLab (2025) mätte följande laddningshastigheter vid olika spolförskjutningar för en 15 W certifierad magnetisk trådlös laddare:
- 0 mm offset (perfekt inriktning) : 15 W ihållande, 0–80 % laddning på 52 minuter
- 1 mm offset : 14,2 W, försumbar hastighetsskillnad
- 3 mm offset : 10,5 W, 0–80 % på 74 minuter (43 % längre)
- 5 mm offset : 6,8 W, laddningen upprätthåller inte snabbladdningsprofilen
- 8 mm offset : Laddning avbryter eller faller till 2,5 W sippra
Dessa siffror visar varför magnetisk inriktning inte är förhandlingsbar för snabb trådlös laddning. En starkare magnetuppsättning med högre hållkraft (1 200 gf vs 800 gf) bibehåller inriktningen under vibrationer och vardagliga rörelser - på en bils instrumentbräda, cykelfäste eller vinglig yta - vilket säkerställer att snabbladdningsprofilen aldrig avbryts.
Hur man väljer rätt trådlös laddningsmagnettillbehör
När du väljer en magnetisk trådlös laddare eller tillbehör är fem specifikationer viktigast: magnethållningskraft, certifieringseffekt, fodralkompatibilitet, tillbehörs ekosystembredd och klass för upptäckt av främmande föremål.
| Specification | Ingångsnivå | Mellanklass | Premium |
| Magnet som håller kraft | 400–700 gf | 800–1 100 gf | 1 200–1 500 gf |
| Max laddningseffekt | 5–7,5 W | 12 W | 15 W |
| Magnetkvalitet | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Ferritskärmning | Basic (0,3 mm) | Standard (0,5 mm) | Förbättrad (0,8 mm, flera lager) |
| Detektering av främmande föremål | Basic (endast mynt) | Standard (Q-faktor) | Avancerat (multi-mode FOD) |
| Kompatibilitet med fodraltjocklek | Upp till 3 mm | Upp till 4 mm | Upp till 5 mm |
| Idealisk användningsfall | Laddning vid sängen över natten | Kontorsskrivbord/resor | Bilfäste / aktiv användning |
Tabell 3: Jämförelse av tillbehörsnivå för trådlös laddningsmagnet efter nyckelspecifikationer. Källor: Wireless Power Consortium produktdatabas; tillverkarens tekniska datablad.
Checklista innan du köper en magnetisk trådlös laddare
- Kontrollera att din enhet har en inbyggd magnetmatris — Äldre modeller och många Android-enheter har inga inbyggda justeringsmagneter och kräver ett kompatibelt magnetfodral eller ringadapter.
- Kontrollera watt-certifieringen — Leta efter tredjepartsverifierade betyg snarare än tillverkare som marknadsför effektpåståenden, vilket kan spegla toppar snarare än ihållande produktion.
- Bedöm ditt ärendematerial — Tunna silikon- eller plastfodral är kompatibla. Metallfodral blockerar trådlös laddning helt oavsett magnetinriktning.
- Kontrollera att bilfästet håller fast vid vertikal montering — Bilvibrationer och kurvbelastningar kräver minst 1 000 gf för att förhindra glidning under körning.
- Kontrollera kortskyddet om du använder ett plånbokstillbehör — Se till att plånboken tydligt anger ett magnetiskt skärmningslager för stripe-kort, inte bara NFC-skärmning.
Vanliga frågor om trådlösa laddningsmagneter
F1: Påverkar magneten i en trådlös laddare batteriets hälsa?
Nej – permanentmagneterna i ett trådlöst laddningssystem har ingen effekt på litiumjonbatteriets kemi eller långtidskapacitet. Batterihälsa vid trådlös laddning påverkas främst av värme, inte magnetfält. Litiumjonceller är elektrokemiska anordningar; deras lagringskapacitet styrs av joninterkalering i elektrodmaterial, som inte påverkas av statiska magnetfält. Den mer relevanta frågan är om laddarens termiska hantering håller enheten under 35 °C under laddning — konsekvent höga temperaturer (över 40 °C) under många cykler accelererar kapacitetsavklingningen.
F2: Kan jag lägga till en trådlös laddningsmagnet till vilken telefon som helst?
Ja – en magnetisk ringadapter eller ett magnetkompatibelt fodral kan lägga till justeringsmagnetfunktioner till alla enheter som stöder trådlös Qi-laddning av standardtyp. Tunna självhäftande magnetiska ringar (vanligtvis 0,4–0,6 mm tjocka) kan fästas på baksidan av en telefon eller inuti ett fodral. Dessa placerar enheten korrekt på en magnetisk laddningsplatta. Adhesive-ringadaptrar placerade direkt på telefonens kropp kan dock ogiltigförklara garantierna, och den tunna ringen kan ha lägre hållkraft (400–600 gf) än inbyggda implementeringar. Ett magnetiskt hölje specialbyggt för din specifika enhet är det rekommenderade tillvägagångssättet.
F3: Varför känns min trådlösa laddare varm nära magnetområdet?
Värme nära laddningsspolens område är normalt och orsakas av energiomvandlingsförluster i sändar- och mottagarspolarna, inte av själva magneterna. Induktiv trådlös laddning är i sig mindre än 100 % effektiv; en 15 W laddare som levererar 12 W till batteriet avleder cirka 3 W som värme. Det skärmande ferritskiktet genererar också mindre virvelströmsförluster. Om laddaren känns överdrivet varm (yttemperatur över 45 °C) är problemet sannolikt felinställning av spolen som minskar kopplingseffektiviteten, en laddare av låg kvalitet med otillräcklig värmehantering eller ett främmande metallföremål mellan enheten och laddaren.
F4: Hur många magneter finns i ett trådlöst laddningssystem?
Ett typiskt magnetiskt trådlöst laddningssystem innehåller mellan 8 och 36 individuella magnetsegment i varje komponent (laddare och enhet), arrangerade i ett ringmönster med alternerande poler. Det exakta antalet beror på ringdiametern, önskad hållkraft och tillverkningskostnadsmål. Fler segment ger i allmänhet en jämnare centreringskraftprofil och mer repeterbart snäppbeteende, men ökar också tillverkningskomplexiteten. Premiumimplementationer använder ofta 16 eller fler segment med exakt matchade polmönster mellan laddaren och enhetsringarna.
F5: Kommer en trådlös laddningsmagnet att avmagnetisera med tiden?
NdFeB-magneter som används i trådlösa laddningssystem förlorar mindre än 1 % av sin magnetisering per decennium under normala driftsförhållanden. Avmagnetisering är bara ett praktiskt problem om magneterna utsätts för temperaturer som överstiger deras nominella gräns (vanligtvis 80–150 °C beroende på grad) eller för ett starkt motsatt magnetfält. Inget av dessa tillstånd inträffar vid normal användning av trådlös laddning. Laddspolens växelmagnetiska fält vid 100–400 kHz arbetar vid fältstyrkor alldeles för låga för att påverka likströmsförspänningen hos permanentmagneterna. Effektivt är den trådlösa laddningsmagneten en livstidskomponent.
F6: Kan en trådlös laddningsmagnet störa andra trådlösa signaler (Wi-Fi, Bluetooth, NFC)?
Permanenta magneter stör inte Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) eller NFC (13,56 MHz) signaler eftersom dessa är elektromagnetiska vågbaserade kommunikationer opåverkade av statiska magnetfält. Laddningsspolens alternerande magnetfält (100–400 kHz) är också för låg i frekvens för att störa något av dessa band. Det kan bli mindre NFC-räckviddsminskning om enhetens NFC-antenn överlappar geometriskt med magnetringen, men korrekt designade magnetiska trådlösa laddningsimplementeringar dirigerar NFC-antennen utanför magnetringen för att undvika denna konflikt.
Slutsats: Den trådlösa laddningsmagneten är grunden för pålitlig snabbladdning
Den trådlösa laddningsmagneten är en liten men tekniskt exakt komponent som avgör om snabb trådlös laddning faktiskt fungerar som det annonseras i dagligt bruk. Utan tillförlitlig magnetisk inriktning försämras den induktiva kraftöverföringen oförutsägbart – förlorar hastighet, genererar överskottsvärme och klarar inte de högeffektsprofiler som moderna enheter stödjer. Med en välkonstruerad magnetuppsättning som använder sintrade N52 NdFeB-segment, ett ferritskyddande lager och tillräcklig hållkraft, ger magnetisk trådlös laddning konsekvent 15 W prestanda, bred tillbehörskompatibilitet och flexibilitet att montera var som helst.
När den globala marknaden för trådlös laddning närmar sig 40 miljarder USD i slutet av decenniet kommer magnetisk anpassning att bli en baslinjeförväntning snarare än en premiumfunktion. Att förstå hur den trådlösa laddningsmagneten fungerar – från dess alternerande polarray till dess ferritsköld till dess interaktion med kreditkort – utrustar konsumenter och ingenjörer att fatta välgrundade produktbeslut och undvika de vanliga fallgroparna med felinriktade, låggradiga eller ocertifierade implementeringar.
