Hur tillverkas en sintrad NdFeB-magnet steg för steg?

Sintrad NdFeB-magnet produkter är allmänt erkända för sin exceptionella magnetiska styrka och är viktiga komponenter i industrier som elfordon, vindkraft, hemelektronik, medicintekniska produkter och industriell automation. Tillverkningsprocessen bakom dessa högpresterande magneter är komplex, exakt och mycket kontrollerad, och involverar flera steg från förberedelse av råmaterial till slutlig ytbehandling.

Följande avsnitt förklarar varje steg i produktionsprocessen i detalj, belyser nyckelteknologier, kvalitetskontrollpunkter och jämförelser med andra magnettyper.

Klicka för att besöka våra produkter: Sintrad NdFeB-magnet

Steg 1: Val och beredning av råvaror

Grunden för en sintrad NdFeB-magnet ligger i dess råmaterial. Huvudelementen inkluderar:

• Neodym (Nd) – Ger hög magnetisk styrka
• Järn (Fe) – Bildar den magnetiska huvudmatrisen
• Bor (B) – Förbättrar tvångskraft och strukturell stabilitet

Ytterligare element som dysprosium (Dy) eller terbium (Tb) kan införas för att förbättra prestanda vid hög temperatur. Råmaterial måste uppfylla strikta renhetsstandarder för att säkerställa stabila magnetiska egenskaper och långsiktig tillförlitlighet.

Steg 2: Legeringssmältning och bandgjutning

Vakuuminduktionssmältning

De utvalda metallerna smälts samman i en vakuuminduktionsugn. Denna syrefria miljö förhindrar oxidation och säkerställer en enhetlig legeringssammansättning. Exakt temperaturkontroll är avgörande i detta skede.

Bandgjutningsteknik

Den smälta legeringen kyls snabbt med bandgjutning, vilket bildar tunna flingor eller remsor. Denna snabba stelning skapar en finkornig mikrostruktur, vilket är avgörande för att uppnå hög magnetisk prestanda i den slutliga sintrade NdFeB-magneten.

Steg 3: Vätedekrepitering (HD)

Nedbrytning av väte är en unik process vid tillverkning av NdFeB-magneter. Legeringsremsorna absorberar vätgas, vilket gör att de spricker till grovt pulver.

Fördelarna med vätedekretering inkluderar:

• Minskad mekanisk belastning under slipning
• Förbättrad pulverlikhet
• Förbättrad magnetisk inriktningspotential

Steg 4: Strålfräsning till fint pulver

Det grova pulvret förädlas ytterligare med jetmalning, vilket ger ultrafina partiklar som vanligtvis sträcker sig från 3 till 5 mikron. Partikelstorlekskontroll är väsentlig, eftersom den direkt påverkar koercitivitet och remanens.

I detta skede är pulvret extremt reaktivt och måste hanteras i en kontrollerad atmosfär för att undvika oxidation.

Steg 5: Magnetfältsjustering och pressning

Magnetisk orientering

För att uppnå maximal magnetisk prestanda, är det fina pulvret inriktat under ett starkt externt magnetfält. Denna process orienterar kristallkornen längs en föredragen riktning, vilket skapar anisotropa egenskaper.

Komprimeringsmetoder

• Matrispressning – Lämplig för enkla former och högvolymproduktion
• Isostatisk pressning – Idealisk för komplexa geometrier och enhetlig densitet

Resultatet är en kompakterad "grön kropp" med tillräcklig styrka för hantering innan sintring.

Steg 6: Högtemperatursintring

Sintring är kärnsteget som omvandlar det komprimerade pulvret till en tät, solid magnet. De gröna kropparna värms upp i en vakuum- eller inertgasugn vid temperaturer mellan 1 050°C och 1 100°C.

Under sintring:

• Pulverpartiklar smälter samman
• Densiteten når över 98 % av det teoretiska värdet
• Magnetiska domäner blir mer stabila

Detta steg bestämmer till stor del den slutliga mekaniska styrkan och magnetiska prestanda för den sintrade NdFeB-magneten.

Steg 7: Värmebehandling och åldrande

Efter sintring tillämpas kontrollerad värmebehandling för att optimera mikrostrukturen. Denna process förbättrar koercitiviteten och den termiska stabiliteten genom att justera korngränsfaser.

Värmebehandlingsparametrar varierar beroende på applikationskrav, särskilt för magneter som används i högtemperaturmiljöer såsom elmotorer.

Steg 8: Precisionsbearbetning och formning

Sintrade NdFeB-magnetmaterial är extremt hårda och spröda, vilket gör konventionell bearbetning svår. Diamantverktyg och CNC-slipning används ofta för att uppnå exakta dimensioner och snäva toleranser.

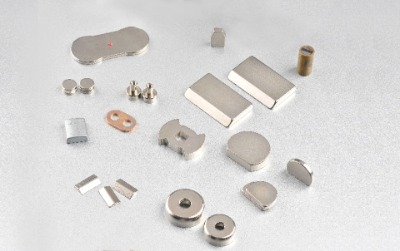

Typiska former inkluderar:

• Block
• Ringar
• Arcs
• Anpassade geometrier

Steg 9: Ytbeläggning och korrosionsskydd

NdFeB-magneter är benägna att korrosion på grund av deras innehåll av sällsynta jordartsmetaller. Ytbeläggningar är avgörande för att förlänga livslängden.

Vanliga beläggningsalternativ

• Nickel-koppar-nickel (NiCuNi) – Utmärkt övergripande skydd
• Epoxi – Lämplig för fuktiga miljöer
• Zink – Kostnadseffektiv lösning
• Parylen – Hög kemikalieresistens

Valet av beläggning beror på driftförhållanden och appliceringskrav.

Steg 10: Magnetisering och slutinspektion

Efter beläggning magnetiseras magneten med hjälp av ett kraftfullt magnetiskt impulsfält. Specialiserade fixturer säkerställer rätt magnetiseringsriktning.

Kvalitetskontroll inkluderar:

• Magnetisk egenskapstestning
• Kontroller av dimensionsnoggrannhet
• Mätning av ytbeläggningstjocklek
• Utvärdering av korrosionsbeständighet

Jämförelse: Sintrad NdFeB-magnet vs andra magnettyper

Sintrad NdFeB-magnet vs ferritmagnet

• Mycket högre magnetisk energitäthet
• Mindre storlek för samma prestanda
• Högre kostnad och mer komplex tillverkning

Sintrad NdFeB-magnet vs Bonded NdFeB-magnet

• Starkare magnetisk prestanda
• Bättre termisk stabilitet
• Lägre formflexibilitet jämfört med bondade magneter

Tillämpningar som drar nytta av sintrade NdFeB-magnettillverkning

Den avancerade tillverkningsprocessen möjliggör konsekvent prestanda inom olika branscher:

• Dragmotorer för elfordon
• Vindkraftverksgeneratorer
• Industriella servomotorer
• Medicinsk bildbehandlingsutrustning
• High-end hemelektronik

Vanliga frågor (FAQ)

Varför är en sintrad NdFeB-magnet starkare än andra magneter?

Sintringsprocessen skapar en tät mikrostruktur med inriktade korn, vilket maximerar magnetisk energiprodukt och koercitivitet.

Kan Sintered NdFeB Magnet-produkter fungera vid höga temperaturer?

Standardkvaliteter fungerar upp till 80–120°C, medan högkoercitivitetskvaliteter med tunga sällsynta jordartsmetaller kan motstå temperaturer över 200°C.

Är korrosionsskydd obligatoriskt?

Ja, ytbeläggning är avgörande för att förhindra oxidation och säkerställa långsiktig tillförlitlighet i de flesta miljöer.

Är anpassade former möjliga?

Precisionsbearbetning möjliggör skräddarsydda former, även om komplexa konstruktioner kan öka tillverkningskostnaderna.

Vilka faktorer påverkar produktionskostnaden?

Råvarupriser, magnetkvalitet, beläggningstyp, dimensionella toleranser och ordervolym påverkar alla den slutliga kostnaden.

Framtida trender inom tillverkning av sintrade NdFeB-magneter

Pågående forskning fokuserar på att minska användningen av sällsynta jordartsmetaller, förbättra återvinningstekniken och förbättra energieffektiviteten under produktionen. Dessa innovationer syftar till att göra den sintrade NdFeB-magneten mer hållbar samtidigt som den behåller sin överlägsna prestanda.

Med kontinuerliga framsteg inom materialvetenskap och processkontroll kommer sintrade NdFeB-magneter att förbli en kritisk komponent i nästa generations energi- och rörelseteknologier.
