Vad blockerar magnetfält? En komplett guide till magnetisk skärmning

Ferromagnetiska material - som mu-metall, mjukt järn och elektriskt stål - är de mest effektiva materialen som blockerar magnetfält. Dessa material fungerar genom att omdirigera magnetiskt flöde genom sig själva istället för att låta det passera in i ett skyddat område. Den här artikeln förklarar exakt hur magnetisk skärmning fungerar, vilka material som fungerar bäst, när olika tillvägagångssätt behövs, och svarar på de vanligaste frågorna människor har om att blockera magnetfält

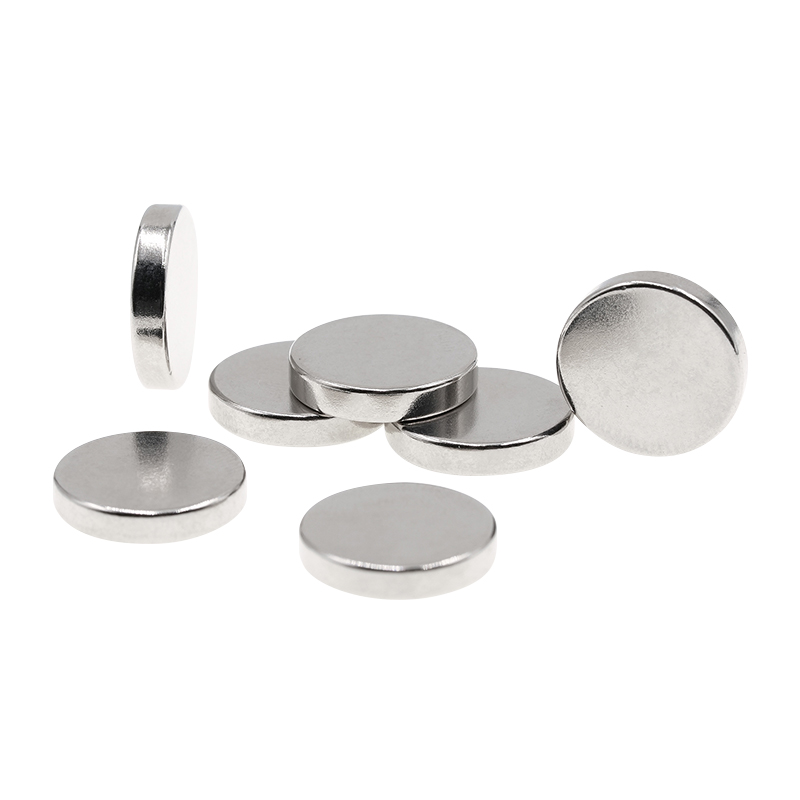

Klicka för att besöka våra produkter: Sintrad NdFeB-magnet

Hur magnetisk skärmning fungerar

Magnetiska fält kan inte bara "blockeras" på det sätt som ljus blockeras av en ogenomskinlig yta. Istället fungerar magnetisk skärmning genom att tillhandahålla en väg med låg resistans - känd som en låg magnetisk reluktansväg — som leder bort fältlinjer från det skyddade området. Sköldmaterialet absorberar och omdirigerar flödet, vilket minskar styrkan på fältet inuti eller bakom skölden.

Effektiviteten hos ett avskärmningsmaterial mäts genom dess magnetisk permeabilitet — hur lätt materialet låter magnetfältslinjer passera genom det. Ju högre permeabilitet, desto mer effektivt attraherar och kanaliserar det magnetiskt flöde, och därför desto bättre skärmar det.

Två fundamentalt olika typer av magnetfält kräver olika skärmningsstrategier:

• Statiska (DC) magnetiska fält — produceras av permanentmagneter och jordens geomagnetiska fält. Bäst avskärmad med ferromagnetiska metaller med hög permeabilitet.
• Alternerande (AC) elektromagnetiska fält (EMF) — produceras av kraftledningar, motorer och elektronik. Kräv ledande material som genererar virvelströmmar för att motverka det föränderliga fältet.

Material som blockerar magnetfält

1. Mu-metall (nickel-järnlegering)

Mu-metal anses allmänt som bästa materialet för att blockera statiska magnetfält . Det är en mjuk magnetisk legering som består av cirka 77 % nickel, 15 % järn och spårmängder av koppar och molybden. Dess relativa permeabilitet kan överstiga 100 000 - vilket innebär att den kanaliserar magnetiskt flöde upp till 100 000 gånger lättare än ledigt utrymme.

Mu-metal används i känslig elektronisk utrustning, MRI-maskiner, vetenskapliga instrument och ljudtransformatorer. Det är dock dyrt och måste noggrant glödga (värmebehandlas) efter formning, eftersom mekanisk belastning minskar dess permeabilitet. Den är också relativt tunn och lätt, vilket gör den praktisk för att innesluta känsliga komponenter.

2. Mjukt järn och lågkolhaltigt stål

Mjukt järn och lågkolhaltigt stål är de mest kostnadseffektiva ferromagnetiska skärmningsmaterialen. Med relativa permeabiliteter i intervallet 1 000–5 000 matchar de inte mu-metall, men de är mycket billigare och mekaniskt robusta. De används ofta i transformatorer, motorhus och industriella skärmar.

Tjockleken på skölden har betydelse: tjockare mjukt järn ger starkare dämpning. Stålkapslingar används ofta som en första försvarslinje, med mu-metallfoder tillagd för kritiska inre lager i precisionstillämpningar.

3. Elektriskt stål (kiselstål)

Elektriskt stål , även kallat kiselstål, är en järnlegering med en kiselhalt på 1–4,5 %. Kislet förbättrar det elektriska motståndet (minskar energiförlusterna från virvelströmmar) och ökar permeabiliteten i vissa riktningar. Det är standardmaterialet för transformatorkärnor och elmotorlaminering, där det måste hantera alternerande magnetfält effektivt utan överdriven värmeutveckling.

4. Aluminium och koppar (för AC/EMF-skärmning)

Aluminium och koppar är icke-magnetiska men är utmärkta ledare av elektricitet. För alternerande magnetfält och elektromagnetisk störning (EMI) , ger dessa metaller avskärmning genom induktion av virvelströmmar. När ett växelmagnetiskt fält kommer in i en ledare, inducerar det cirkulära strömmar som genererar ett motsatt magnetfält, vilket effektivt dämpar det ursprungliga fältet.

Koppar är tyngre och dyrare än aluminium men ger högre ledningsförmåga. Aluminium är lättare och föredras ofta för stora skärmar. Inget av materialen är effektivt mot statiska magnetfält.

5. Ferritmaterial

Ferrit är en keramisk förening gjord av järnoxid i kombination med andra metalloxider (som mangan, zink eller nickel). Ferritr har högt elektriskt motstånd , vilket gör dem särskilt effektiva vid höga frekvenser där virvelströmsförluster skulle överhetta metalliska sköldar. Ferritpärlor, kärnor och plattor används i stor utsträckning inom elektronik för att undertrycka högfrekvent EMI och radiofrekvent störning (RFI).

6. Supraledare

Vid extremt låga temperaturer uppvisar supraledande material Meissner-effekt — de driver helt ut magnetiska fält från deras inre, vilket skapar perfekt magnetisk avskärmning. Detta används i avancerad fysikforskning och kvantberäkningsapplikationer. Kravet på kryogen kylning gör dock supraledare opraktiska för vardaglig avskärmning.

Jämförelse av magnetisk skärmningsmaterial

Tabellen nedan jämför de mest använda materialen för att blockera magnetiska fält över nyckelprestanda och praktiska kriterier:

Vad blockerar INTE magnetfält?

Många människor är förvånade över att få veta att vanliga material erbjuder lite eller inget skydd mot magnetfält. Att förstå dessa begränsningar är avgörande för korrekt skärmningsdesign.

• Plast och gummi: Dessa icke-ledande material är helt transparenta för magnetfält av alla frekvenser.
• Trä: Inga avskärmande egenskaper av något slag.
• Glas: Helt transparent för både statiska och alternerande magnetfält.
• Lead: Trots att det är förknippat med strålningsskärmning har bly inga speciella magnetiska skärmningsegenskaper.
• Rostfritt stål (austenitiskt): De vanliga 304- och 316-kvaliteterna av rostfritt stål är icke-magnetiska på grund av sin kristallstruktur, vilket ger liten magnetisk skärmning. Endast ferritiska och martensitiska kvaliteter är magnetiskt användbara.
• Betong och tegel: Ingen magnetisk skärmningseffekt.
• Vatten: Vatten är diamagnetiskt men endast i ytterst liten grad - i princip ingen praktisk skärmningseffekt.

Vanliga tillämpningar av magnetisk skärmning

Medical Imaging (MRI)

MRI-maskiner genererar extremt kraftfulla magnetfält (1,5T till 7T). Att avskärma rummet med mu-metall och andra ferromagnetiska material förhindrar att fältet stör närliggande elektronisk utrustning och förhindrar att externa ferromagnetiska föremål dras in i maskinen - vilket kan vara livshotande.

Konsumentelektronik

Smartphones, bärbara datorer och ljudutrustning inkluderar interna magnetiska skärmningslager - ofta gjorda av tunna mu-metallfolie eller ferritskivor - för att förhindra att magnetfälten hos högtalare, motorer och trådlösa laddningsspolar stör andra komponenter som sensorer eller bildskärmar.

Krafttransformatorer och distributionsutrustning

Transformatorkärnor gjorda av elektriskt stål styr och innehåller växlande magnetiskt flöde, maximerar energiöverföringseffektiviteten och minimerar ströfält. Stålkapslingar runt distributionstransformatorer minskar ytterligare det externa magnetfältets fotavtryck.

Militär och försvar

Örlogsfartyg använder avmagnetiseringssystem och magnetisk skärmning för att minska deras magnetiska signatur, vilket gör dem svårare att upptäcka av magnetiskt utlösta minor. Känslig ombordelektronik är också avskärmad från fartygets egen stora magnetiska infrastruktur.

Vetenskapliga forskningsinstrument

Elektronmikroskop, magnetometrar och partikelacceleratorkomponenter måste skyddas från omgivande magnetiska fält (inklusive jordens fält) för att fungera korrekt. Flerskiktiga mu-metallkapslingar kan reducera det inre fältet till nära noll för sådana applikationer.

Trådlös laddning och betalkort

Tunna ferritskivor placeras bakom trådlösa laddningsspolar i telefoner och smartklockor för att förhindra att det alternerande magnetfältet värmer metallkomponenter och för att förbättra kopplingseffektiviteten. Kreditkort med magnetränder inkluderar liknande tunna skärmskikt.

Statisk magnetisk skärmning vs. EMF-skärmning: nyckelskillnader

Att välja rätt skärmningsmetod kräver att du förstår om du har att göra med ett statiskt magnetfält eller ett tidsvarierande elektromagnetiskt fält. Tabellen nedan sammanfattar de viktigaste skillnaderna:

Huddjupkonceptet

För AC-magnetiska fält, huddjup är en kritisk designparameter. Den beskriver hur djupt ett växlande elektromagnetiskt fält tränger in i en ledare innan det dämpas till 1/e (~37%) av dess ytvärde. Vid högre frekvenser minskar huddjupet - vilket betyder att tunnare sköldar är effektiva. Vid lägre frekvenser (som 50–60 Hz kraftledningsfrekvenser) är huddjupet stort, vilket kräver tjockare eller mer ledande material för effektiv avskärmning.

Vanliga frågor (FAQ)

Slutsats

För att förstå vad som blockerar magnetfält krävs att du känner till vilken typ av fält du har att göra med. För statiska magnetfält är ferromagnetiska material med hög permeabilitet - särskilt mu-metall, mjukt järn och elektriskt stål - de bästa valen. För alternerande elektromagnetiska fält och EMI ger ledande material som koppar och aluminium, såväl som ferritkompositer, effektiv avskärmning genom virvelströmsmekanismer.

Inget enskilt material fungerar perfekt i alla situationer. De bästa magnetiska skärmningslösningarna är konstruerade för applikationens specifika fälttyp, frekvensområde, fältstyrka och geometriska krav. I krävande applikationer kombineras flera lager av olika material för att uppnå den erforderliga dämpningen över ett brett spektrum av fälttyper och frekvenser.

Viktiga praktiska takeaways: användning mu-metall för statisk precision avskärmning , elstål för transformator och motorskärmning , koppar eller aluminium för AC- och RF-kapslingar , och ferrit för högfrekvent EMI-dämpning . Undvik att anta att vanliga material som plast, betong eller glas ger något skydd – det gör de inte.
