Vad är en neodymmagnetmotor och hur fungerar den?

En neodymmagnetmotor är en elektrisk motor där rotorns magnetfält produceras av sintrade neodym-järn-bor permanentmagneter snarare än av elektromagneter, och rotation uppnås genom att elektroniskt kommutera statorlindningarna för att skapa ett roterande elektromagnetiskt fält som rotorn följer i exakt synkronism. Den grundläggande funktionsprincipen involverar interaktionen mellan det roterande magnetfältet som genereras av statorspolarna och de fasta magnetiska polerna inbäddade i rotorn. Neodymmagneter är valda eftersom de har den högsta magnetiska remanensen (Br) och koerciviteten (Hc) av alla kommersiellt tillgängliga permanentmagnetmaterial. En typisk neodymmagnet av N52-grad uppvisar en remanens på ungefär 1,44 till 1,48 tesla och en inneboende tvångsöverskridande 11 000 oersted . När dessa magneter är arrangerade i en Halbach-array eller en konventionell ytmonterad konfiguration på rotorn, producerar de ett intensivt, stabilt magnetiskt flöde som samverkar med statorns alternerande poler. Motorstyrningen, som tar emot positionsåterkoppling från Hall-effektsensorer eller en resolver, aktiverar statorfaserna i en noggrant tidsbestämd sekvens som upprätthåller en optimal vridmomentvinkel mellan stator- och rotorfälten. Eftersom rotormagneterna producerar sitt eget flöde behöver ingen magnetiseringsström tillföras rotorn, och de enda förlusterna uppstår i statorlindningarna, de magnetiska stållamineringarna och lagren. Denna eleganta funktionsprincip är vad som möjliggör en neodymmagnetmotor att leverera mer mekanisk effekt per enhet elektrisk inmatning än någon annan kommersiellt gångbar motortopologi.

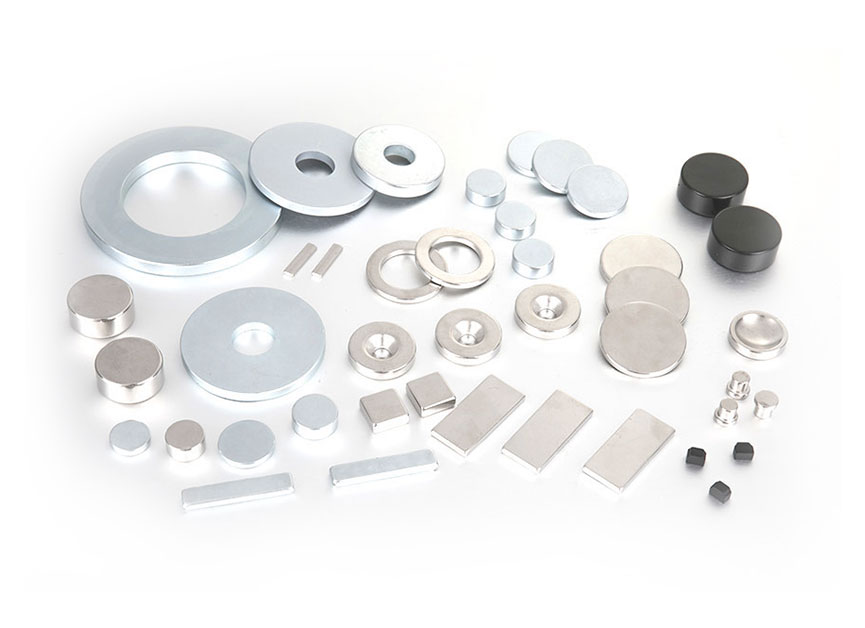

Materialvetenskapen bakom neodympermanenta magneter

Prestandan hos en neodymmagnetmotor är direkt hänförlig till de extraordinära magnetiska egenskaperna hos neodym-järn-borföreningen, som upptäcktes 1984 och har sedan dess förfinats till det starkaste permanentmagnetmaterialet som finns tillgängligt till varje pris. De magnetiska nyckelmåtten som skiljer NdFeB-magneter från sina föregångare - ferritmagneter (keramiska) och samarium-koboltmagneter - sammanfattas nedan:

• Maximal energiprodukt (BHmax): Neodymmagneter uppnår BHmax-värden på 30 till 52 MGOe , jämfört med endast 1 till 5 MGOe för ferritmagneter och 15 till 30 MGOe för samarium-kobolt. Detta innebär att en neodymrotor kan generera samma magnetiska flöde som en ferritrotor som är fysiskt fyra till tio gånger större, vilket möjliggör de dramatiska minskningarna av motorstorlek och vikt som kännetecknar moderna neodymmagnetmotor mönster.
• Magnetisk remanens (Br): N52-grade NdFeB bibehåller en flödestäthet på 1,44 till 1,48 tesla efter magnetisering. Tvärsnittsarean av magnetmaterial som krävs för att uppnå en given luftgapflödestäthet är omvänt proportionell mot remanensen, så magneter med högt Br-värde tillåter smalare, lättare rotorer.
• Inre koercitivitet (Hci): Högkoercitivitetsklasser designade för motortillämpningar, ofta betecknade med ett "H"-suffix som N45SH eller N48UH, kan motstå avmagnetisering från statorfältet och från förhöjda temperaturer upp till 150 till 220 grader Celsius . Enligt forskning publicerad i Journal of Applied Physics , tillsatsen av dysprosium eller terbium till NdFeB-korngränserna ökar koercitiviteten genom att fästa magnetiska domänväggar, men till priset av en blygsam minskning av remanens.

En kritisk övervägande i neodymmagnetmotor design är temperaturkoefficienten för magneterna. Remanensen av NdFeB minskar med en hastighet av ungefär 0,10 % till 0,12 % per grad Celsius av temperaturhöjning, och koercitiviteten sjunker ännu kraftigare. Vid 120 grader Celsius kan en standardmagnet av N-grad förlora 20 % till 30 % av sin koercitivitet vid rumstemperatur. Det är därför motortillverkarna väljer högtemperaturkvaliteter och modellerar noggrant rotorns termiska beteende för att säkerställa att magneterna förblir inom sitt säkra driftsfönster över hela hastighets- och belastningsområdet.

Jämför neodymmagnetmotorer med andra motorteknologier

När ingenjörer utvärderar en neodymmagnetmotor mot en induktionsmotor, en switchad reluktansmotor eller en permanentmagnetmotor av ferrit, ger neodymdesignen konsekvent överlägsen effekttäthet och effektivitet, men till en högre materialkostnad och med implikationer i försörjningskedjan kopplade till produktion av sällsynta jordartsmetaller. Tabellen nedan ger en kvantitativ jämförelse av de nyckelprestandaparametrar som påverkar valet av motorteknik för dragkraft och industriella tillämpningar.

Var används neodymmagnetmotorer idag?

Neodymmagnetmotorn har blivit den dominerande framdrivningstekniken inom elfordonsindustrin, det föredragna valet för högpresterande industriella servosystem och en möjliggörande komponent i elektrifieringen av flygplan och marina fartyg. De specifika sektorerna där dessa motorer har störst inverkan inkluderar:

• Elfordons dragmotorer: De allra flesta batteridrivna elfordon och plug-in hybridfordon som säljs globalt använder en neodymmagnetmotor som deras primära drivenhet. En typisk passagerar-EV-traktionsmotor innehåller mellan 1,0 och 2,5 kg av neodymmagneter, med den exakta mängden beroende på motoreffekten och den specifika rotortopologin. Enligt en marknadsanalys 2023 av Adamas Intelligence förbrukade den globala elfordonssektorn ungefär 20 000 ton neodym-järn-bor-magneter 2022, en siffra som beräknas mer än fördubblas till 2030 när elbilsproduktionen accelererar. NEDC- eller WLTP-körräckvidden för en modern EV påverkas direkt av motorns effektivitet: varje procentenhet av effektivitetsökning översätts till ungefär 2 % till 3 % ytterligare intervall från samma batterikapacitet, vilket är anledningen till att biltillverkare investerar mycket i att optimera sina permanentmagnetmotorer.
• Industriell automation och robotik: Högprecisionsservomotorer som positionerar robotarmar, CNC-verktygsaxlar och halvledartillverkningsutrustning använder nästan universellt neodymrotorer. Det höga vridmoment-till-tröghetsförhållandet för a neodymmagnetmotor möjliggör accelerationshastigheter för 10 000 varv per minut per sekund eller mer, vilket låter en plocka-och-placera-robot slutföra en cykel på en bråkdel av en sekund. Dessa motorers respons med noll glapp och hög styvhet är avgörande för den submikrona positioneringsnoggrannheten som krävs i wafer-stepper och optiska inriktningssystem.
• Vindkraftverk: Direktdrivna permanentmagnetgeneratorer för multimegawatts vindturbiner eliminerar växellådan, som är den mest underhållskrävande och felbenägna komponenten i ett konventionellt vindturbin. En 6-megawatt direktdriven havsbaserad vindgenerator kan innehålla över 600 kilo av neodymmagneter arrangerade i en rotor med stor diameter som roterar med samma låga hastighet som turbinbladen. Effektivitetsvinsten från att ta bort växellådans förluster mer än kompenserar för den högre magnetkostnaden under turbinens 25-åriga designlivslängd.
• Flyg och försvar: Det mer elektriska flygplansinitiativet och framväxande elektriska vertikala start och landning (eVTOL) urbana luftmobilitetsfordon kräver motorer med högsta möjliga effekt-till-vikt-förhållande. A neodymmagnetmotor designad för flygtillämpningar kan uppnå en kontinuerlig effekttäthet som överstiger 5 kilowatt per kilogram , vilket är ungefär dubbelt så mycket som en induktionsmotor med motsvarande effekt. Denna viktbesparing är avgörande i ett flygplan, där varje kilogram motormassa minskar nyttolastkapaciteten eller räckvidden.
• Konsumentelektronik och hushållsapparater: De borstlösa DC-motorerna i sladdlösa dammsugare, hårtorkar, datorkylningsfläktar och drönarframdrivningssystem är alla beroende av neodymmagneter i miniatyr för att leverera det nödvändiga vridmomentet från en extremt kompakt formfaktor. En avancerad sladdlös vakuummotor snurrar över 100 000 rpm och passar i handflatan, en bedrift som bara är möjlig på grund av flödestätheten som tillhandahålls av neodymrotorn.

Tillverkning av en neodymmagnetmotor: viktiga processsteg

Produktionen av en högpresterande neodymmagnetmotor kräver exakt integrering av de sintrade magnetblocken i rotorlamineringsstapeln, följt av magnetisering, dynamisk balansering och rigorös end-of-line-testning för att verifiera effektivitet och termisk prestanda. De kritiska tillverkningsstegen är följande:

1. Statorkärna: Tunna elektriska stållamineringar, typiskt 0,20 till 0,35 millimeter tjocka, stansas eller laserskärs, staplas och svetsas eller sammankopplas. Statorslitsarna är isolerade och förformade kopparspolar sätts in med hjälp av automatiserade lindningsmaskiner. För dragmotorer med hög effektdensitet används hårnålslindningar gjorda av rektangulär koppartråd i allt högre grad eftersom de uppnår en högre slitsfyllnadsfaktor – upp till 70 % till 75 % jämfört med 45 % till 55 % för lindningar med runda trådar – vilket minskar motståndet och förbättrar kylningen.
2. Insättning av rotormagnet: Neodymiummagnetblocken, som har bearbetats till exakta dimensioner och belagda med nickel, epoxi eller aluminium för att förhindra korrosion, sätts in i slitsar i rotorlamineringsstapeln. I konstruktioner med inre permanentmagnet (IPM) är magneterna begravda i V-formade eller deltaformade håligheter som skapar magnetiskt reluktansvridmoment utöver permanentmagnetens vridmoment. Magneterna kan säkras med högtemperaturepoxi, kevlar-omslag eller en hållarhylsa beroende på rotorns ythastighet.
3. Magnetisering: När den väl har monterats placeras rotorn i en högfältsmagnetiseringsfixtur som genererar ett pulserande magnetfält som överstiger 30 000 oersted , mätta neodymmaterialet i det önskade polmönster. In-situ magnetisering av den färdigmonterade motorn är också vanligt, eftersom det eliminerar hanteringen av starkt magnetiserade rotorer under monteringen.
4. Dynamisk balansering: Eftersom rotorn på en neodymmagnetmotor fungerar ofta med hastigheter över 15 000 rpm i EV-applikationer, måste den balanseras till en mycket snäv grad, typiskt G2.5 eller G1.0 enligt ISO 1940-1. Obalanskrafterna ökar med kvadraten på rotationshastigheten, så även några gram-millimeters kvarvarande obalans kan generera oacceptabla vibrationer och lagerbelastningar vid toppfart.
5. Slutmontering och testning: Statorn och rotorn är ihopkopplade, lagren sitter på plats och ändsköldarna är säkrade. Varje produktionsmotor genomgår en serie automatiserade tester, inklusive lindningsresistans, isolationsresistans, back-EMF-vågformsanalys, tomgångsström och fulllasteffektivitetskartläggning. A neodymmagnetmotor avsedda för fordonsdrivning måste också klara termisk chockcykel- och vibrationstester som simulerar 15 års service på fordon.

Utmaningar och framtida utvecklingar inom neodymmagnetmotorteknik

Trots sina prestandafördelar står neodymmagnetmotorer inför tre betydande utmaningar: koncentration av sällsynta jordartsmetaller, prisvolatilitet och risken för permanent avmagnetisering vid förhöjda temperaturer. De sällsynta jordartsmetallerna neodym, praseodymium, dysprosium och terbium bryts och bearbetas huvudsakligen i ett enda geografiskt område, och separationen av dessa kemiskt liknande grundämnen kräver miljöintensiv lösningsmedelsextraktion. Som svar följer motorkonstruktörer två kompletterande strategier. Den första är korngränsdiffusionsteknologi, som applicerar ett tunt skikt av dysprosium eller terbium endast på ytorna av neodymkornen inuti magneten, vilket minskar kraftig förbrukning av sällsynta jordartsmetaller med 30 % till 50 % samtidigt som man uppnår motsvarande tvång. Den andra är utvecklingen av sällsynta jordartsmetallfria eller sällsynta jordartsmetaller reducerade motortopologier som använder ferritmagneter eller switchade reluktansprinciper för tillämpningar där absolut maximal effekttäthet inte är det överordnade kravet. Forskning publicerad av Oak Ridge National Laboratory har visat att en ferritbaserad synkron reluktansmotor kan uppnå 85 % till 90 % av effekttätheten av en likvärdig neodymmotor till betydligt lägre kostnad, även om effektivitetsgapet vidgas vid höga vridmomentnivåer. Framtiden för neodymmagnetmotor kommer sannolikt att involvera en bifurkation: högpresterande, högkostnads NdFeB-motorer för premium elbilar, flygplan och precisionsservon, och billigare alternativa motorteknologier för priskänsliga applikationer där de extra få procenten av effektiviteten inte motiverar magnetkostnaden.

Vanliga frågor om neodymmagnetmotorer

Kan en neodymmagnetmotor förlora sin magnetism med tiden?

Under normala driftsförhållanden inom det specificerade temperaturområdet, a neodymmagnetmotor behåller sin magnetisering i årtionden. Koercitiviteten hos korrekt valda kvaliteter är tillräcklig för att motstå avmagnetisering från statorfältet och från vibrationer. Däremot kan långvarig exponering för temperaturer över magnetens maximala driftsgräns - vanligtvis 150 till 180 grader Celsius för högtemperaturgrader - orsaka en partiell och permanent förlust av magnetism. Detta är anledningen till att motorns termiska hantering och valet av rätt magnetkvalitet för den förväntade hotspot-temperaturen är viktiga designöverväganden.

Vad händer med en neodymmagnetmotor vid slutet av dess livslängd?

Neodymmagneterna i motorn kan återvinnas genom en återvinningsprocess som innebär att rotorn avmagnetiseras, magneterna tas bort och att de antingen återanvänds direkt i en ny motor eller omvandlas till nytt magnetpulver. Europeiska unionens lag om hållbara kritiska råvaror och liknande lagstiftning i andra regioner driver investeringar i infrastruktur för magnetåtervinning. Nuvarande hydrometallurgiska och pyrometallurgiska återvinningsvägar kan återvinna över 90 % av de sällsynta jordartsmetallerna som ingår, även om kostnaden för återvinning förblir konkurrenskraftig endast när neodymoxidpriserna är förhöjda.

Hur varierar effektiviteten hos en neodymmagnetmotor med belastning?

A neodymmagnetmotor upprätthåller en relativt platt effektivitetskurva över ett brett belastningsområde, vanligtvis över 90 % från 25 % till 120 % av nominell belastning. Detta står i positiv kontrast till induktionsmotorer, vars verkningsgrad sjunker avsevärt vid lätt belastning eftersom magnetiseringsströmmen förblir konstant oavsett utgående vridmoment. Det breda högeffektiva fönstret är en av anledningarna till att neodymmotorer gynnas för elfordon som körs över en bred hastighet och ett stort vridmoment under stadskörning.

Är det möjligt att bygga en neodymmagnetmotor utan tunga sällsynta jordartsmetaller?

Ja, tungt-sällsynt-jordfritt neodymmagnetmotor konstruktioner är redan i produktion för applikationer där den maximala driftstemperaturen förblir under ungefär 120 grader Celsius. Dessa motorer använder neodym-järn-bor-magneter med extremt fin kornstorlek, vanligtvis mindre än 2 mikron, vilket ökar koercitiviteten genom korngränsnålning utan behov av dysprosium eller terbium. För traktionsmotorer med högre temperaturer applicerar korngränsdiffusionsteknologin ett tunt dysprosiumrikt skal runt varje magnetkorn, vilket uppnår hög koercitivitet med ett totalt innehåll av tunga sällsynta jordartsmetaller på mindre än 1 viktprocent.

Den neodymmagnetmotor representerar en genuin stegförändring i elektromekanisk energiomvandling, vilket ger den högsta vridmomentdensiteten och effektiviteten av alla kommersiellt tillgängliga motorteknologier. Dess utbredda användning inom elfordon, industriell automation, förnybar energi och flygindustrin är en direkt följd av den oöverträffade magnetiska prestandan hos permanentmagneter av neodym-järn-bor. Även om oro över försörjningskedjor för sällsynta jordartsmetaller och kostnadsvolatilitet fortsätter att motivera forskning om alternativa motortopologier, säkerställer de mätbara energibesparingarna och minskningarna av koldioxidutsläppen som möjliggörs av dessa motorer att de kommer att förbli en hörnsten i det globala elektrifieringsarbetet i decennier framöver.
